半导体测试系统

功率半导体测试系统

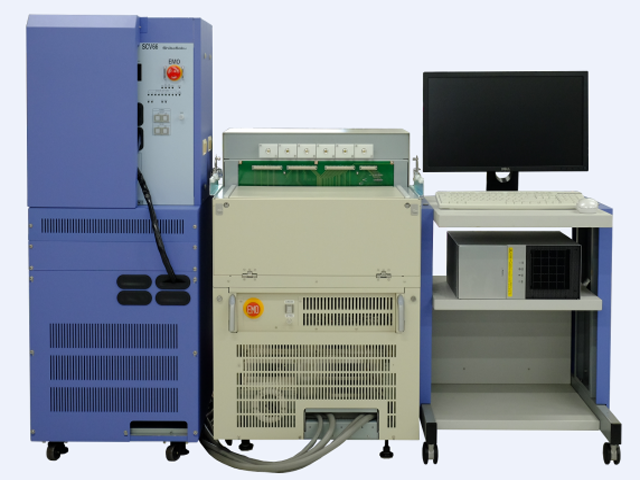

DC测试系统

IGBT、IGBT模块(1in1～7in1)的DC测试用。测试头内搭载有大电流切换继电器电路，单个元件及模组均可测试。电流快速上升，控制因大电流而发热，实现高精度测试。

【DC测试系统】

　　　

规格(测试项目)
  • 2000V/1000A　（7in1）
  • 2000V/1600A　（2in1）
  • 阈值电压测试(Vth)的专用功能
  • IGES,ICEX,VCE_sat,Vth,etc
  • 根据PIPG测试程序作成容易

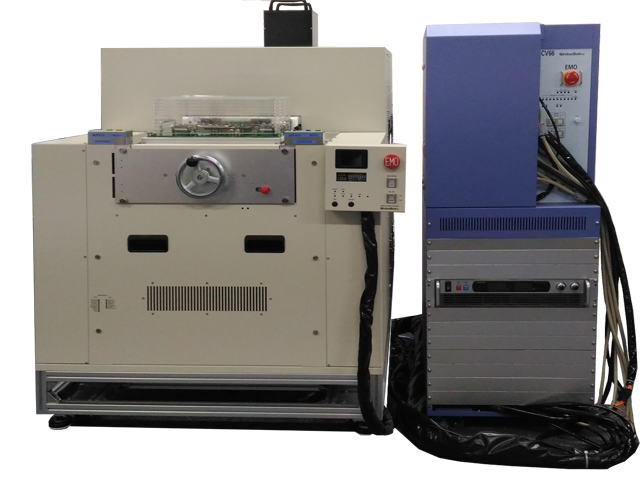

AC测试系统

MOS/IGBT的AC测试用。装置最小限度控制Ls，搭载有可高速切断的保护电路对接触夹具和待测DUT不会造成损害。

【AC测试系统】

　　　

规格(测试项目)
  • L-SW、RRSOA、SCSOA
  • Vdd：50～1200V
  • Ic　：10～2400A 　(SC ～6000A)
  • 手动切换L的方式
  • 可选择Rg的R方式

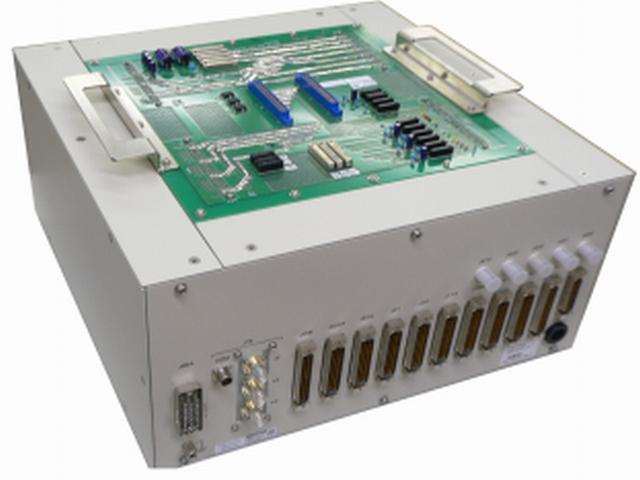

IPM DC测试系统

空调和冰箱等家电三相电机驱动器件（IPM）的DC测试系统。根据客户的希望可一同配搭AC测试系统。

【IPM DC测试系统】

　　　

规格(测试项目)
  • 接触检测 　消耗电流　VIH /VIL IIH/IIL
  • UVLO Diode：正方向电压、饱和电流
  • Ic　：10～1000A　（SC　～3000A）
  • Break down , Leakage
  • 手动切换L的方式
  • 电压　1000V/100A

IPM AC测试系统

家电・车载用三相电机驱动器件(10～50A)的AC(LSW・SC试验)测试系统。搭载有可高速动作的保护电路对器件及内部电路、接触夹具起保护作用。使用AC专用测试机可使AC特性的测试做到最优。

【IPM AC测试系统】

　　　

规格(测试项目)
  • 试验电压：600V
  • 试验电流：LSW=150A、SC=600A
  • 手动切换L的方式
  • DUT BOARD品种切换方式

PIPG(Parameter Input Program Generator)

选择测试项目输入数值即可产生测试程序。

【PIPG】
